Gage R&R Analizi Nedir? 9 Adımda Güvenilir Rehber

Gage R&R Analizi Nedir?

Gage, ölçüm cihazını veya ölçüm düzenini; R&R ise Repeatability and Reproducibility, yani tekrar edilebilirlik ve yeniden üretilebilirliği ifade eder. “Gauge R&R” yazımıyla da karşılaşılabilir. Çalışmanın temel sorusu şudur: Gözlenen ölçüm farkı gerçekten parçadan mı geliyor, yoksa ölçüm sistemi sonuca gereğinden fazla gürültü mü ekliyor? NIST’in Gauge R&R çalışma çerçevesi de ölçüm sürecindeki hata ve değişkenlik kaynaklarının birlikte karakterize edilmesini esas alır.

Üretimde iki parçanın sonuçları farklı çıktığında bu farkın gerçek olduğunu varsayabilmek için ölçüm sisteminin kendi değişkenliği yeterince küçük olmalıdır. Aksi durumda sağlam ürün hurdaya ayrılabilir, uygunsuz ürün kabul edilebilir veya proses iyileştirme kararları yanlış veriye dayanabilir. Kalibrasyon sertifikası güncel olsa bile ölçüm sisteminin üretim koşullarında yeterli olduğu otomatik olarak kanıtlanmış olmaz.

Bu nedenle Gage R&R yalnızca cihazı değil; cihaz, operatör, fikstür, ölçüm yöntemi, yazılım, parça hazırlığı ve çevre koşullarından oluşan ölçüm sisteminin tamamını inceler. Operatör etkisinin sahadaki örneklerini görmek için operatöre bağlı ölçüm hataları rehberine de göz atabilirsiniz.

Gage R&R neyi ölçer, neyi ölçmez?

Bias, doğrusallık ve kararlılık için MSA kapsamında ayrı çalışmalar planlanmalıdır. Gage R&R, bu çalışmaların yerine geçen tek bir “cihaz yeterlilik testi” değildir.

Gage R&R Analizinin Temel Bileşenleri

1. Tekrar Edilebilirlik (Repeatability / Equipment Variation)

Tekrar edilebilirlik, aynı operatörün aynı parçayı aynı cihaz, yöntem ve kısa dönem koşulları altında birden fazla kez ölçtüğünde oluşan değişkenliktir. Yüksek tekrar edilebilirlik hatası; yetersiz cihaz çözünürlüğü, boşluk veya aşınma, kararsız sıfırlama, farklı ölçüm kuvveti, uygunsuz fikstür ya da çevresel dalgalanmalarla ilişkili olabilir.

2. Yeniden Üretilebilirlik (Reproducibility / Appraiser Variation)

Yeniden üretilebilirlik, farklı operatörlerin aynı parçaları aynı ölçüm sistemiyle ölçmesi sonucunda operatör ortalamaları arasında oluşan değişkenliktir. Yüksek operatör değişkenliği; ölçüm noktasının, referans yüzeyin, temas kuvvetinin veya sonuç okuma yönteminin standartlaştırılmadığını gösterebilir.

3. Operatör × Parça Etkileşimi

Bazı operatörler yalnızca belirli geometrilerde veya belirli parçalarda farklı sonuç üretebilir. Bu durumda genel bir operatör farkından çok, operatör ile parça arasında etkileşim vardır. ANOVA yöntemi bu bileşeni ayrı değerlendirebildiği için ayrıntılı kök neden analizinde avantaj sağlar.

4. Parçadan Parçaya Değişkenlik

İyi bir çalışma tasarımında, gözlenen toplam değişkenliğin büyük bölümü parçalar arasındaki gerçek farktan gelmelidir. Parçalar birbirine aşırı yakın seçilirse ölçüm sistemi gerçekte yeterli olsa bile %GRR yüksek ve NDC düşük görünebilir.

Gage R&R Türleri Nelerdir?

Kumpas, mikrometre, komparatör, CMM, yükseklik mihengiri veya yüzey pürüzlülük cihazı gibi sayısal sonuç veren sistemlerde değişken veri Gage R&R çalışması uygulanır. Ölçüm cihazının karakteristiğe uygun seçilmesi için kumpas, mikrometre ve komparatör farkları yazısı yardımcı olabilir.

Gage R&R Analizi Ne Zaman Yapılır?

• Yeni bir ölçüm cihazı veya kontrol yöntemi devreye alınırken,
• Yeni ürün, kritik karakteristik veya fikstür kullanıma alınırken,
• Operatör, yazılım, program, prob veya ölçüm prosedürü değiştiğinde,
• Müşteri özel şartı, kontrol planı, PPAP veya iç prosedür gerektirdiğinde,
• Kalibrasyon sonucu uygun olmasına rağmen ölçüm sonuçları uyuşmadığında,
• Yanlış kabul, yanlış ret, hurda veya yeniden işleme artışı görüldüğünde,
• Periyodik yeniden doğrulama zamanı geldiğinde yapılmalıdır.

Çalışmanın sıklığı; karakteristiğin kritikliği, cihazın kullanım yoğunluğu, geçmiş performans, bakım durumu, proses riski ve müşteri şartları dikkate alınarak risk bazlı belirlenmelidir.

Gage R&R Analizi Öncesi Hazırlık

İstatistiksel analize geçmeden önce ölçüm sisteminin tanımı sabitlenmelidir. Aksi halde çalışmanın ortasında yöntem değişir ve sonuç hangi koşulun değerlendirildiğini göstermez.

Hazırlık kontrol listesi

• Ölçülecek karakteristik, birim, nominal değer, alt ve üst tolerans sınırları tanımlandı mı?
• Cihazın ölçüm aralığı ve çözünürlüğü bu tolerans için uygun mu?
• Cihazın kalibrasyonu geçerli, bakımı tamam ve hasarsız mı?
• Ölçüm talimatı; referans yüzey, ölçüm noktası, kuvvet, bekleme süresi ve parça hazırlığını açıklıyor mu?
• Fikstür, prob, program ve yazılım sürümü sabitlendi mi?
• Sıcaklık, nem, titreşim, temizlik ve parça şartlandırma koşulları kontrol altında mı?
• Seçilen operatörler ölçümü günlük işlerinde gerçekten yapan kişiler mi?
• Parçalar gerçek proses dağılımını ve beklenen çalışma aralığını temsil ediyor mu?

Ölçüm sistemini çalışma öncesinde “mükemmel gösterecek” biçimde yapay koşullara taşımak doğru değildir. Amaç, sistemin gerçek kullanım koşullarındaki performansını güvenilir biçimde görmektir.

Gage R&R Analizi Nasıl Yapılır? Adım Adım Uygulama

Adım 1: Amaç ve ölçüm karakteristiğini tanımlayın

Tek bir çalışma içinde yalnızca açık biçimde tanımlanmış bir ölçüm karakteristiğini değerlendirin. Parça adı, teknik resim balonu, nominal değer, tolerans, cihaz kimliği, ölçüm yöntemi ve karar amacı kayıt altına alınmalıdır. Çalışmanın proses kontrolü için mi, spesifikasyona göre ürün kabulü için mi kullanılacağı baştan belirlenmelidir; çünkü yorumlanacak metrik buna göre değişir.

Adım 2: Ölçüm cihazını ve yöntemi doğrulayın

Kalibrasyon durumu, sıfır kontrolü, çözünürlük, temas yüzeyleri, fikstür ve çevre koşulları gözden geçirilmelidir. Kalibrasyonsuz veya arızalı bir cihazı Gage R&R ile “kabul ettirmeye” çalışmak doğru değildir. Benzer şekilde ölçüm yöntemindeki belirsizlikler çalışma öncesinde giderilmelidir.

Adım 3: Prosesi temsil eden parçaları seçin

Yaygın başlangıç tasarımı 10 parçadır. Ancak parça sayısı; risk, proses yapısı ve gereken güven düzeyine göre artırılabilir. Parçalar yalnızca tolerans içinde ve birbirine yakın ürünlerden seçilmemelidir. Amaç, üretimde beklenen parçadan parçaya değişimi ve mümkünse çalışma aralığını temsil etmektir. Aynı parçaların tekrar tekrar ve tutarlı biçimde konumlandırılması gerekiyorsa tekrarlanabilir ölçüm yaklaşımı ayrıca incelenmelidir.

Adım 4: Operatör ve tekrar sayısını belirleyin

Çoğu uygulamada 3 operatör ve operatör başına 2 veya 3 tekrar kullanılır. Operatörler farklı yetkinlik veya vardiyaları temsil edebilir; fakat ölçümü normal üretim şartlarında yapan kişiler olmalıdır. Bir operatörün 10 parçayı ikişer kez ölçtüğü, toplam 3 operatörün yer aldığı tasarım 60 veri noktası üretir.

Bu sayılar katı bir yasa değildir. Daha fazla parça ve tekrar, belirsizliği azaltabilir; ancak çalışma süresini artırır. Yıkıcı testlerde ise crossed tasarım yerine nested tasarım gerekebilir.

Adım 5: Parçaları kodlayın ve ölçüm sırasını rastgeleleştirin

Operatörün parçanın önceki sonucunu veya beklenen değerini bilmesi ölçüm davranışını etkileyebilir. Bu nedenle parçalar kodlanmalı, her turdaki sıra rastgeleleştirilmeli ve operatörler önceki ölçüm sonuçlarını görmemelidir. Tekrarlar arka arkaya aynı sırayla yapılmamalıdır. Böylece hafıza, beklenti ve sıra etkisi azaltılır.

Adım 6: Ölçümleri gerçek çalışma koşullarında toplayın

Her operatör, tanımlı talimata göre tüm parçaları ölçer. Parçalar her tekrarda yeniden sökülüp konumlandırılmalı; sistem günlük kullanımda sıfırlanıyor veya hazırlanıyorsa bu işlem normal prosedüre uygun biçimde tekrarlanmalıdır. Sonuçlar ölçüm birimiyle ve yeterli basamak sayısıyla kaydedilmelidir. Manuel veri giriş hatalarını azaltmak için ölçüm sonuçlarını otomatik kaydetme yöntemleri kullanılabilir.

Adım 7: Analiz yöntemini seçin

Ortalama ve aralık yöntemi temel hesaplamalar ve hızlı uygulamalar için kullanılabilir. Bununla birlikte operatör × parça etkileşimini ayrı bir varyasyon kaynağı olarak değerlendirmez. ANOVA yöntemi parça, operatör, tekrar hatası ve operatör × parça etkileşimini varyans bileşenlerine ayırabildiği için daha ayrıntılı teşhis sağlar. İstatistik yazılımı kullanılıyorsa crossed veya nested tasarımın doğru seçildiğinden emin olunmalıdır.

Adım 8: Sayısal sonuçları ve grafikleri birlikte yorumlayın

Yalnızca tek bir “%GRR” hücresine bakarak karar vermeyin. En azından Total Gage R&R, repeatability, reproducibility, %Study Variation, %Tolerance, %Contribution, NDC, R grafiği, X̄ grafiği ve operatör × parça grafiği birlikte incelenmelidir.

Adım 9: Kök nedeni düzeltin ve çalışmayı tekrarlayın

Sonuç kabul edilebilir değilse cihazı doğrudan değiştirmek yerine hangi bileşenin baskın olduğunu belirleyin. Düzeltici faaliyet tamamlandıktan sonra aynı karakteristik ve karşılaştırılabilir çalışma tasarımıyla Gage R&R yeniden yapılmalı, önceki sonuçla karşılaştırılmalı ve revizyon kaydı tutulmalıdır.

Gage R&R Hesaplama Formülleri

ANOVA tabanlı çalışmada yazılım, gözlenen toplam varyasyonu ölçüm sistemi ve parça varyans bileşenlerine ayırır. Temel ilişkiler aşağıdaki gibidir:

Toplam Gage R&R standart sapması:
σ_GRR = √(σ_tekrar² + σ_operatör² + varsa σ_{operatör×parça}²)

Toplam çalışma standart sapması:
σ_toplam = √(σ_GRR² + σ_parça²)

%Study Variation:
%SV = (6 × σ_GRR) / (6 × σ_toplam) × 100

%Tolerance:
%Tolerance = (6 × σ_GRR) / (USL − LSL) × 100

%Contribution:
%Contribution = σ_GRR² / σ_toplam² × 100

Ayırt edilebilir kategori sayısı (NDC):
NDC = 1,41 × (σ_parça / σ_GRR)

NDC değeri genellikle tam sayıya aşağı doğru kesilir ve 1’den küçükse 1 kabul edilir. Kullanılan yazılımın hesaplama yaklaşımı, sigma çarpanı ve etkileşim modeli raporda belirtilmelidir.

Gage R&R Analizi Uygulamalı Sonuç Örneği

Aşağıdaki değerler yöntemi açıklamak için oluşturulmuş temsili bir örnektir. Bir kalite mühendisi, 0,01 mm çözünürlüklü bir ölçüm sistemi için 10 parça, 3 operatör ve 2 tekrar kullanarak 60 ölçüm toplamıştır.

Bu örnekte Total Gage R&R %10’un altında, NDC 5’in üzerinde ve parça varyasyonu baskındır. Grafiklerde özel neden veya belirgin operatör × parça etkileşimi görülmüyorsa sistem, tanımlanan kullanım amacı için kabul edilebilir değerlendirilebilir. Nihai karar yine karakteristiğin riski, müşteri şartı ve yanlış sınıflandırmanın maliyetiyle birlikte verilmelidir.

Gage R&R Sonucu Nasıl Yorumlanır?

%GRR kabul kriterleri

Bu sınırlar genel karar kılavuzudur; otomatik kabul kuralı değildir. Güvenlik kritik bir savunma veya havacılık karakteristiğinde %10–%30 aralığı uygun görülmeyebilir. Daha düşük riskli, iyileştirilmesi teknik olarak zor veya maliyeti yüksek bir ölçümde müşteri onayıyla farklı karar verilebilir.

%Study Variation mı, %Tolerance mı kullanılmalı?

• Proses değişimini izlemek ve iyileştirmeyi değerlendirmek için %Study Variation daha anlamlıdır.
• Parçayı spesifikasyona göre kabul veya ret etmek için %Tolerance özellikle önemlidir.
• Çalışmada seçilen parçalar gerçek proses yayılımını temsil etmiyorsa yalnızca örnek parçalardan hesaplanan %Study Variation yanıltıcı olabilir. Güvenilir tarihsel proses sapması varsa ayrıca değerlendirilmelidir.

NDC nasıl yorumlanır?

NDC, ölçüm sisteminin proses yayılımı içinde ayırt edebildiği farklı kategori sayısını gösterir. NDC değerinin en az 5 olması genel olarak yeterli ayırt etme gücüne işaret eder. NDC 2 ise sistem parçaları kabaca yalnızca düşük ve yüksek olarak ayırabilir; 1’e yakın değerler proses kontrolü için yetersizdir.

Gage R&R grafikleri ne anlatır?

Gage R&R Yüksek Çıkarsa Ne Yapılmalı?

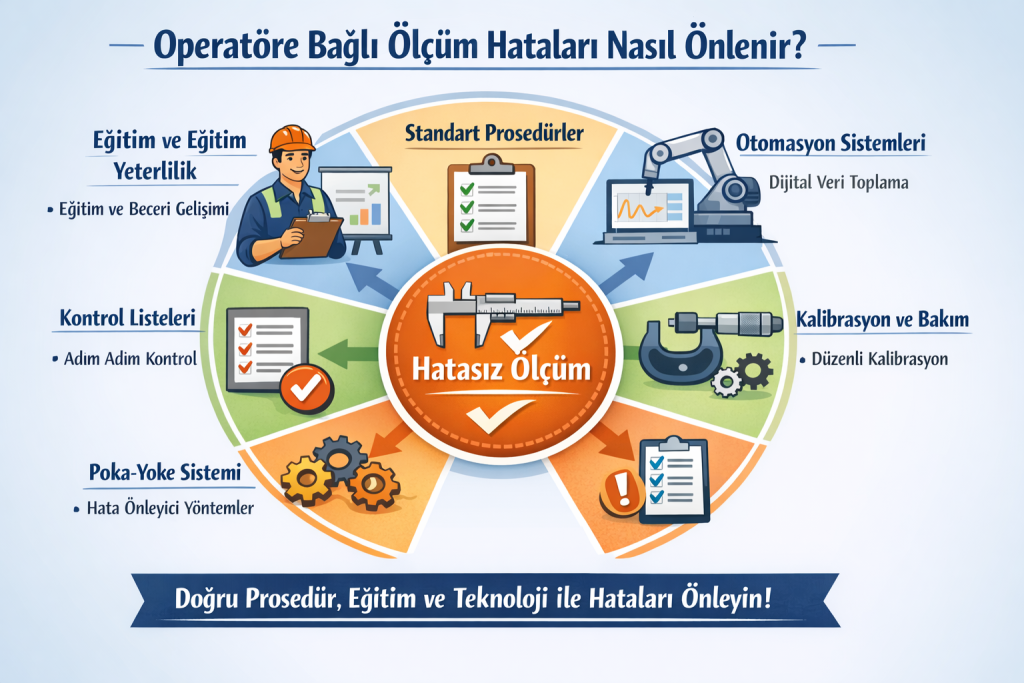

Önce yüksek değerin kaynağını ayırın. Her yüksek GRR sonucunu operatör eğitimiyle veya cihaz değişimiyle çözmeye çalışmak zaman ve maliyet kaybına yol açabilir.

Ölçüm sistemi sorunlarının hurda, yeniden işleme ve yanlış karar maliyetlerine etkisi, kalite kontrolünde sık yapılan hatalar ve çözüm yolları içeriğiyle birlikte değerlendirilebilir.

Gage R&R Çalışmasında Sık Yapılan Hatalar

1. Parçaları dar bir aralıktan seçmek: Gerçek proses yayılımı temsil edilmez ve NDC yapay biçimde düşük çıkabilir.
2. Tolerans aralığını parça seçiminin tek ölçütü yapmak: Numune seti yalnızca spesifikasyonu değil, prosesin beklenen çalışma aralığını temsil etmelidir.
3. Ölçümleri rastgeleleştirmemek: Hafıza, sıra, ısınma veya drift etkisi sonuçlara karışabilir.
4. Operatörlere önceki sonuçları göstermek: Operatör yeni ölçümü bilinçli veya bilinçsiz biçimde önceki değere yaklaştırabilir.
5. Parçayı tekrar konumlandırmamak: Gerçek kullanımda bulunan bağlama ve konumlandırma değişkenliği çalışma dışında bırakılır.
6. Yalnızca toplam %GRR değerine bakmak: Repeatability, reproducibility, etkileşim, NDC ve grafikler incelenmeden kök neden bulunamaz.
7. %Contribution ile %Study Variation değerini karıştırmak: Aynı veri için farklı yüzdeler normaldir; metriklerin paydası ve matematiksel temeli farklıdır.
8. Kalibrasyon ile Gage R&R’yi aynı sanmak: Kalibrasyon referansa izlenebilirliği; Gage R&R ise kullanım koşullarındaki kısa dönem ölçüm değişkenliğini inceler.
9. İyileştirme sonrası yeniden test yapmamak: Düzeltici faaliyetin etkisi sayısal olarak doğrulanmadan çalışma kapatılmamalıdır.

Gage R&R Raporunda Neler Bulunmalı?

• Çalışmanın amacı ve karar kapsamı,
• Parça, proses ve karakteristik tanımı,
• Nominal değer, USL, LSL ve ölçüm birimi,
• Cihaz kimliği, çözünürlük ve kalibrasyon bilgisi,
• Fikstür, prob, program ve yazılım sürümü,
• Operatör, parça ve tekrar sayısı,
• Ölçüm sırası ve rastgeleleştirme yöntemi,
• Ortam ve parça şartlandırma koşulları,
• Kullanılan analiz yöntemi ve sigma çarpanı,
• Varyans bileşenleri, %Contribution, %Study Variation, %Tolerance ve NDC,
• Kontrol grafikleri ve operatör × parça etkileşimi,
• Kabul kararı, teknik gerekçe, aksiyon sorumlusu ve tekrar çalışma tarihi bulunmalıdır.

Gage R&R Analizi Hakkında Sıkça Sorulan Sorular

Gage R&R Analizi nedir?

Gage R&R Analizi, ölçüm sistemindeki değişkenliği cihaz kaynaklı tekrar edilebilirlik ve operatör kaynaklı yeniden üretilebilirlik bileşenlerine ayıran MSA çalışmasıdır. Ölçüm sisteminin parçalar arasındaki gerçek farkı güvenilir biçimde ayırt edip edemediğini gösterir.

Gage R&R nasıl yapılır?

Karakteristik ve yöntem tanımlanır; prosesi temsil eden parçalar ve normal operatörler seçilir. Her operatör aynı parçaları rastgele sırada en az iki kez ölçer. Veriler ANOVA veya ortalama-aralık yöntemiyle analiz edilir; %GRR, NDC, varyans bileşenleri ve grafikler birlikte yorumlanır.

Gage R&R için kaç parça ve operatör gerekir?

Yaygın başlangıç tasarımı 10 parça, 3 operatör ve 2 ya da 3 tekrardır. Ancak bu değişmez bir kural değildir. Yıkıcı test, proses riski, parça bulunabilirliği ve gerekli istatistiksel güvene göre crossed veya nested tasarım ile farklı örnek büyüklüğü seçilebilir.

Gage R&R yüzde kaç olmalı?

Total Gage R&R değerinin %10’dan düşük olması genel olarak kabul edilebilir; %10–%30 aralığı uygulamaya bağlı koşullu kabul, %30 üzeri ise genellikle kabul edilemez olarak değerlendirilir. Karar; karakteristik riski, maliyet, müşteri şartı, NDC ve grafiklerle birlikte verilmelidir.

NDC değeri kaç olmalı?

NDC değerinin en az 5 olması genel olarak yeterli ayırt etme gücüne işaret eder. Daha yüksek NDC, ölçüm sisteminin proses içindeki daha küçük parça farklarını ayırabildiğini gösterir.

Gage R&R ile kalibrasyon arasındaki fark nedir?

Kalibrasyon, cihaz göstergesini izlenebilir bir referansla karşılaştırır. Gage R&R ise cihaz, operatör, yöntem, fikstür ve ortamın gerçek kullanım koşullarında oluşturduğu ölçüm değişkenliğini değerlendirir. Biri diğerinin yerine geçmez.

%Contribution ve %Study Variation neden farklıdır?

%Contribution varyansların oranından, %Study Variation ise standart sapmaların oranından hesaplanır. Standart sapma varyansın karekökü olduğundan aynı ölçüm bileşeni için iki sütunda farklı yüzdeler görülmesi normaldir.

Crossed ve nested Gage R&R arasındaki fark nedir?

Crossed tasarımda her operatör aynı parçaları ölçer. Nested tasarımda her operatör farklı parça grubunu ölçer. Aynı parçanın tekrar ölçülemediği yıkıcı testlerde nested tasarım tercih edilir.

Gage R&R sonucu yüksek çıkarsa cihaz değiştirilmeli mi?

Hemen cihaz değişimine gidilmemelidir. Önce yüksek değişkenliğin repeatability, reproducibility, operatör × parça etkileşimi, numune seçimi, fikstür veya ortam kaynaklı olup olmadığı belirlenmelidir. Düzeltici faaliyetten sonra çalışma tekrarlanmalıdır.

Gage R&R çalışması ne sıklıkla yenilenmelidir?

Tek bir sabit süre her proses için doğru değildir. Yeni cihaz veya yöntem devreye alındığında, kritik değişiklik yapıldığında, performans sorunu görüldüğünde, müşteri şartı istediğinde ve risk bazlı periyodik plana göre yeniden yapılmalıdır.
